一、核心組件分析?

1. ?RG11同軸電纜（視頻/射頻傳輸）?

• ?功能?：傳輸高頻信號（如視頻監控、有線電視信號）。

• ?結構特性?：

• ?導體?：單根韌銅線（直徑約1.63mm）；

• ?屏蔽?：雙屏蔽結構（銅網+鋁箔），抗電磁干擾；

• ?護套?：充油設計，防水耐候；

• ?外徑?：約11.5mm，需注意彎曲半徑（≥6倍直徑）。

2. ?3×2.5電力電纜（動力供電）?

• ?功能?：提供設備電力（如攝像頭、控制器供電）。

• ?結構特性?：

• ?導體?：3芯銅導體，每芯截面積2.5mm2；

• ?絕緣/護套?：PVC材質，額定電壓450/750V；

• ?適用標準?：參考GB/T 12706或IEC 60502。

3. ?3×1×2×22AWG數據線（控制信號傳輸）?

• ?功能?：傳輸現場總線信號（如PROFIBUS、MODBUS）。

• ?結構特性?：

• ?導體?：3組獨立雙絞線，每線導體為22AWG（截面積0.325mm2）；

• ?絕緣?：PE或PVC材質，支持高頻數據傳輸；

• ?屏蔽?：每對雙絞線含鋁箔屏蔽層，抗串?dāng)_。

?二、整體結構與關鍵參數?

?三、應用場景與注意事項?

1. ?典型場景?：

• 工業自動化控制系統（如DCS、PLC設備互聯）；

• 安防監控系統（視頻信號+攝像機供電+控制信號一體化傳輸）；

• 智能建筑設備集成（電梯、門禁系統）。

2. ?安裝要求?：

• RG11屏蔽層需單端接地，避免地環路干擾；

• 數據線屏蔽層接地電阻≤1Ω，推薦采用星型接地拓撲。

• ?接地規范?：

• ?彎曲半徑?：整體電纜≥20倍外徑（約≥230mm）；

• ?環境適應性?：適用于-30℃~+70℃環境，避免強化學腐蝕場所。

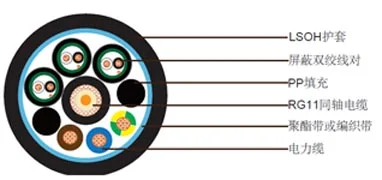

?四、型號標識建議?

復合電纜可標注為：
?RG11-3×2.5+3×(2×22AWG)-PVC?

• ?前綴?：主功能組件（RG11同軸主導）；

• ?電力部分?：3芯2.5mm2；

• ?數據部分?：3組雙絞22AWG線對；

• ?護套?：PVC阻燃護套。

•
